Układy regulacji i sterowania turbin wodnych (TG)

Instytut Energetyki Oddział Gdańsk prowadzi modernizacje starych oraz wykonuje nowe cyfrowe elektrohydrauliczne regulatory obrotów (TG - ang. Turbine Governors) oraz układy zasilania dla wszystkich typów turbin (Kaplana, Francissa, Peltona, Deriaza itd.).



Cechy układu:

  • samoczynne, jednoimpulsowe uruchamianie i odstawianie turbiny
  • regulacja prędkości kątowej na biegu jałowym według wartości zadanej, zmienianej impulsami "wyżej - niżej" przez obsługę lub pochodzącymi z układu automatycznej synchronizacji
  • samoczynne obciążenie hydrozespołów po synchronizacji do wartości zadanej, ustalanej miejscowo lub zdalnie
  • regulacja obciążenia turbiny w różnych trybach pracy (regulacja mocy, regulacja poziomu, regulacja obrotów, regulacja przepływu, regulacja otwarcia)
    optymalizacja położenia łopatek wirnika w funkcji otwarcia aparatu kierowniczego i aktualnego spadu
  • szybkie zamykanie turbiny w przypadku zadziałania zabezpieczeń lub inicjowane przez obsługę za pomocą przycisku bezpieczeństwa
  • ręczne sterowanie i nastawa otwarcia łopatek kierownicy oraz położenia łopatek wirnika turbiny w trybie serwisowym
  • przystosowanie do powiązania z nadrzędnym systemem sterowania i kontroli pracy elektrowni (Modbus, Profibus)

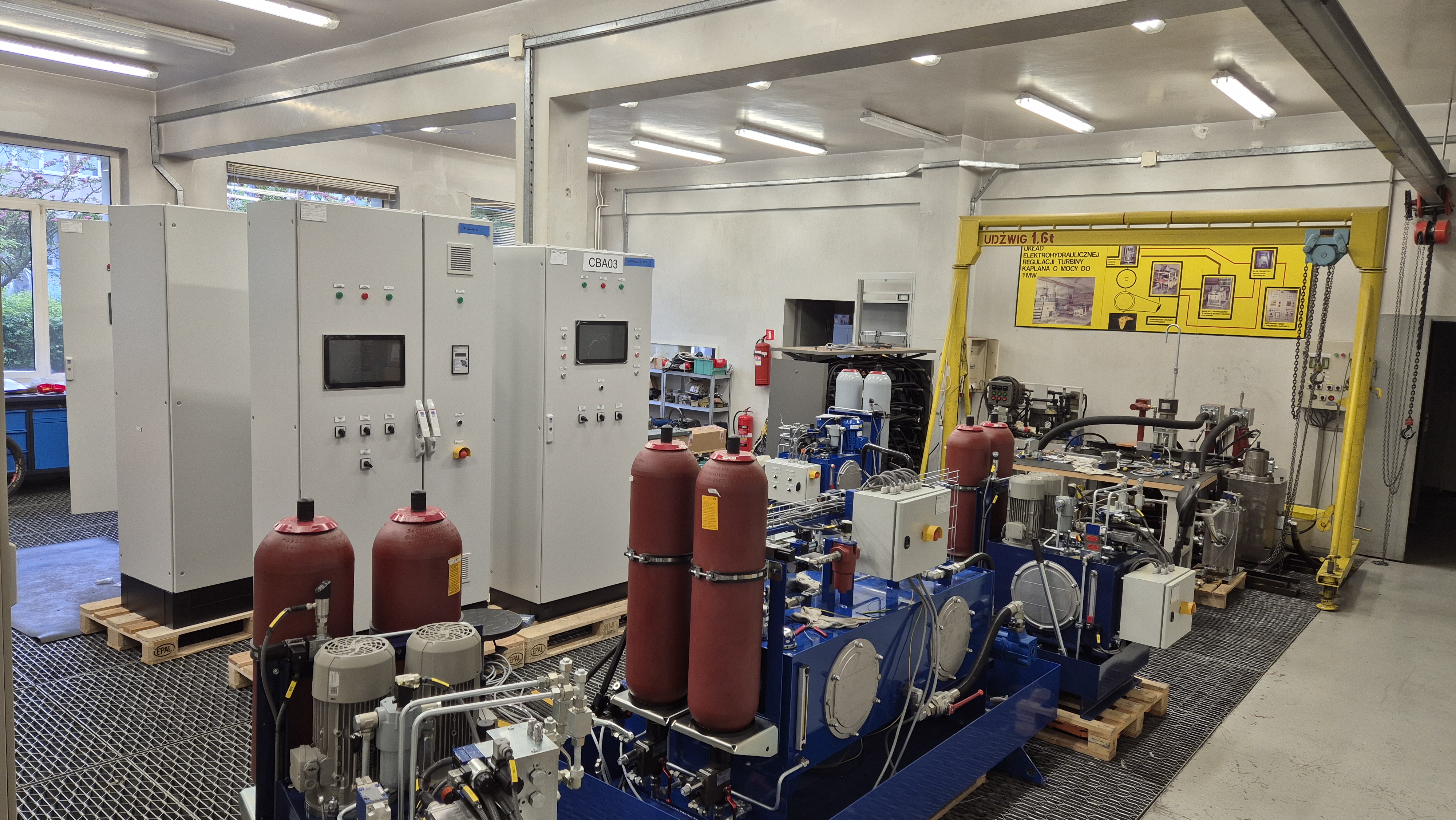

Głównymi elementami hydraulicznej części regulatora są:

  • siłowniki aparatu kierowniczego
  • zasilacz hydrauliczny
  • hydrauliczne zespoły sterujące (łopatek kierownicy, wirnika, hamulca, awaryjnego odstawiania itd.)
  • Przy budowie hydraulicznej części regulatora turbin wykorzystywane są elementy wiodących firm (Bosch‑Rextroth, Have, Balluff, Hydac itp.).

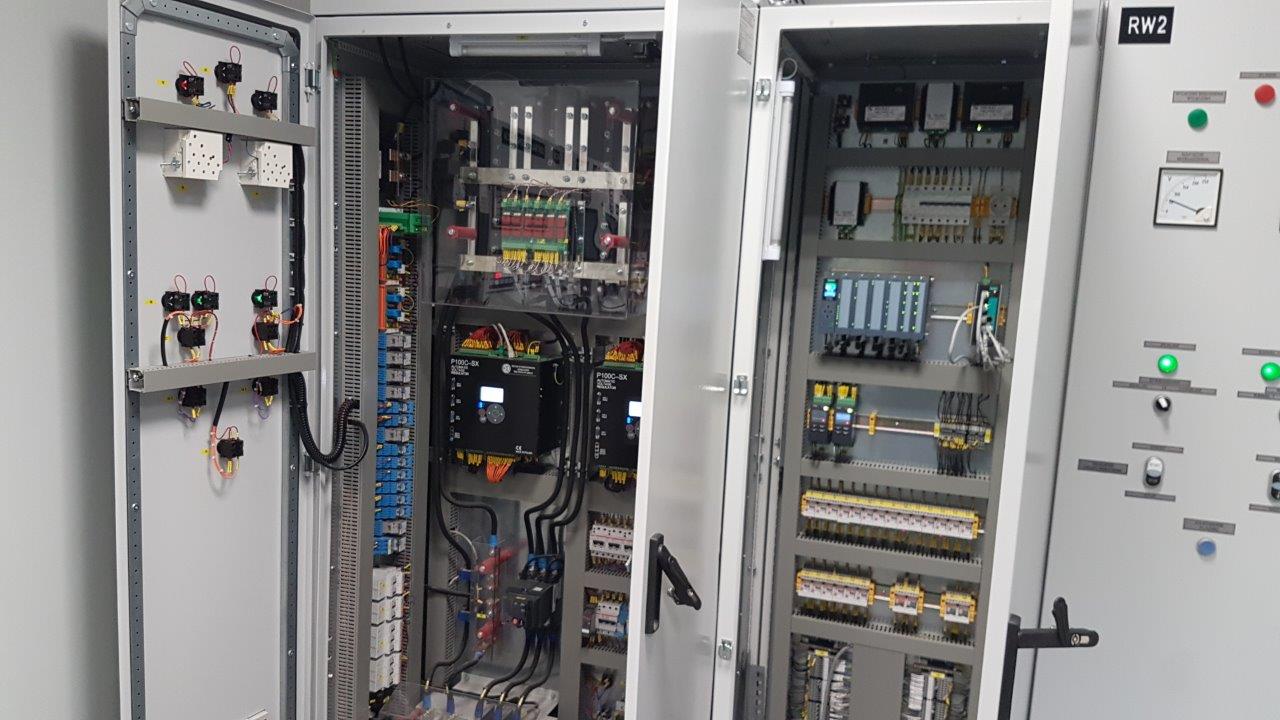

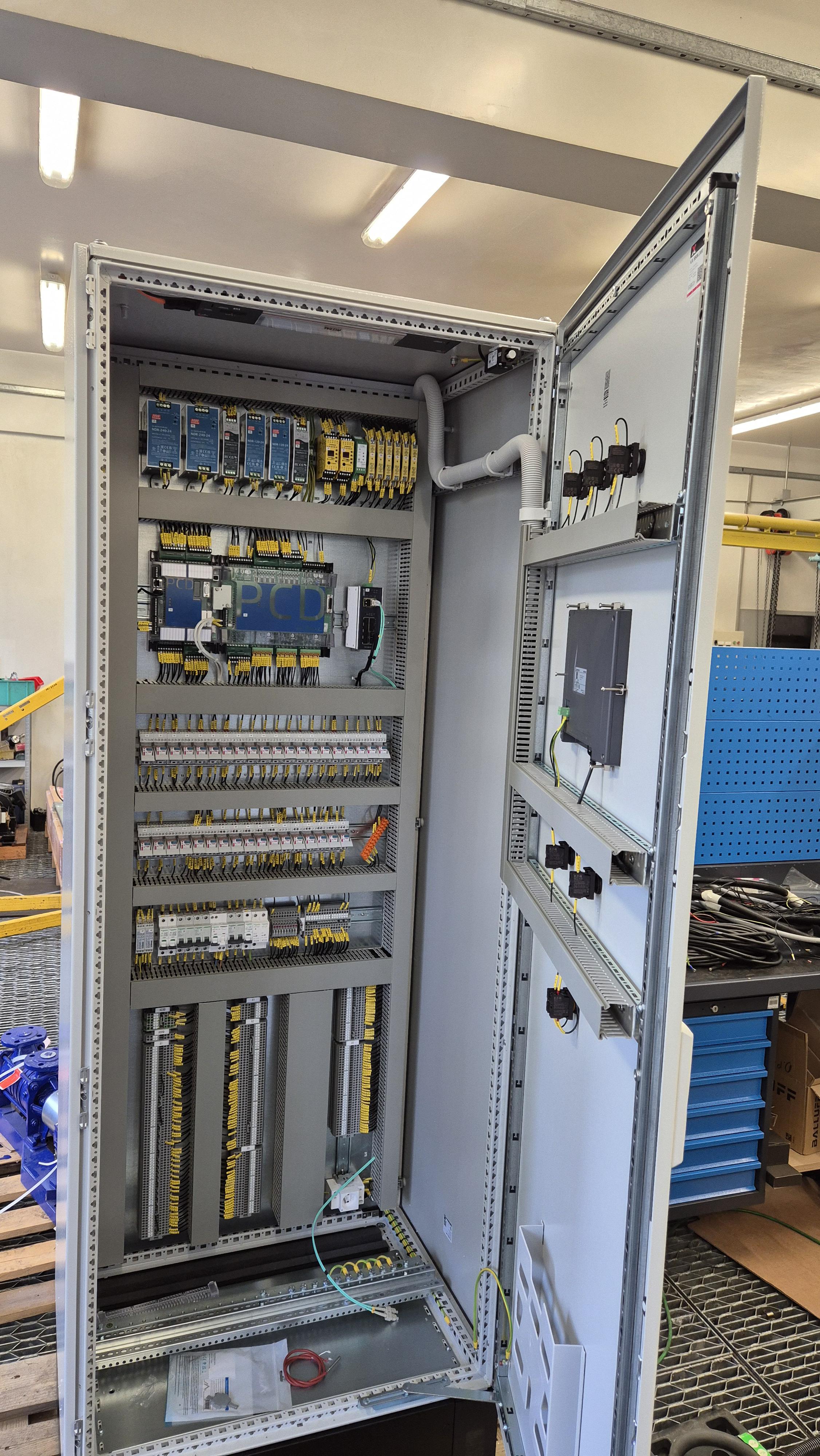

Głównymi elementami części cyfrowej i pomiarowej regulatora są:

  • cyfrowy regulator sterujący (Simatic, SAIA)
  • dotykowy panel operatorski (Siemens, ESA, SAIA)
  • zespoły pomiarowe prędkości obrotowej, położenia łopatek wirnika i aparatu kierowniczego
  • układy pomiarowe poziomów wody i strat na kratach



Szczegółowe informacje

Dariusz Downar

(+48 58) 349-81-40
